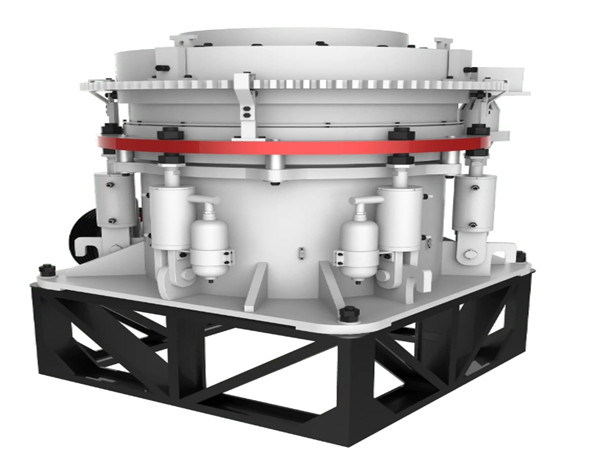

单缸液压圆锥破碎机是一种结合了设计理念的破碎设备，以下是对其的详细介绍：

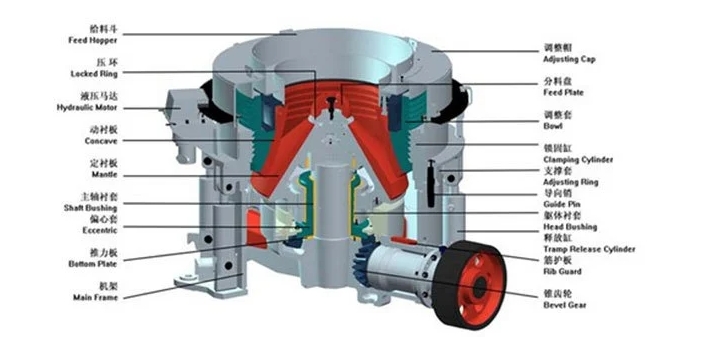

组成结构

单缸液压圆锥破碎机主要由上架体及定锥、下架体、主轴机动锥、偏心套及扇形齿轮、小齿轮及水平轴、底部液压缸等七大部分组成。

工作原理

电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转。主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转。当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢旋转，物料被摆动的内锥挤压破碎。

支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。通过调整处于动锥底部的液压缸，可以使动锥上下运动，从而方便地调整排矿口大小和产品粒度大小。

产品特点

1. 率：该液压圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。
2. 生产能力大：该液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高35%~60%。
3. 高质量的石子：该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。
4. 易于维修：圆锥破碎机结构简单而紧凑，性能稳定，不易故障，维修方便快捷。
5. 多种腔形：中细破碎只需更换定锥即可实现。
6. 双保险控制：其液压与润滑系统可确保该机的过载保护与良好的轴承润滑。
7. 保护机制：当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

应用领域

单缸液压圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎，可以破碎中等和中等硬度以上的各种矿石和岩石。其破碎比大、效率高、能耗低，产品粒度均匀，适合中碎和细碎各种矿石、岩石。
